小玛带你学习电机定子绕组接地的原因与检修

时间:2022-06-25 10:06:05 来源:西玛电机 点击:

电动机定子绕组接地,是指因绕组与铁芯或绕组与机壳之间的绝缘破坏而引起的接地现象。绕组接地后会使机壳带电、绕组发热,从而导致短路,使电动机无法正常运行。所以我们要对故障原因有所了解并学会一些简单的解决方法。下面是对原因及检查的一些讲诉。

一、定子绕组接地故障的原因:
1、定子绕组受潮。长期备用的电动机,经常由于受潮而使绝缘电阻值降低,甚至失去绝缘作用。
2、绕组的绝缘老化。电动机使用日久或长期过负载运行后,使绕组绝缘物因长久受热而焦脆,以致开裂、分层、脱落。
3、绕组制造工艺不良,导致绕组绝缘性能下降。
4、绕组线圈重绕后,在嵌线过程中,由于操作上的疏忽大意,使绕组绝缘物擦伤或擦破,或使槽绝缘移位,致使导线和铁芯相接触。
5、铁芯的硅钢片松动,或有尖刺等原因,从而损坏了绕组绝缘物。
6、转子扫膛,即转子和定子铁芯相擦,是铁芯局部过热,烧坏槽楔和绝缘。
7、绕组端部过长,并和端盖相碰。
8、绕组在槽内松动,或绕组端部绑扎不良,使绝缘磨损或折断。
9、引出线绝缘损坏,并和机壳相碰。
10、绕组绝缘因受雷击或电力系统过电压击穿而损坏等。


二、检查定子绕组接地故障的方法:

1、观察法

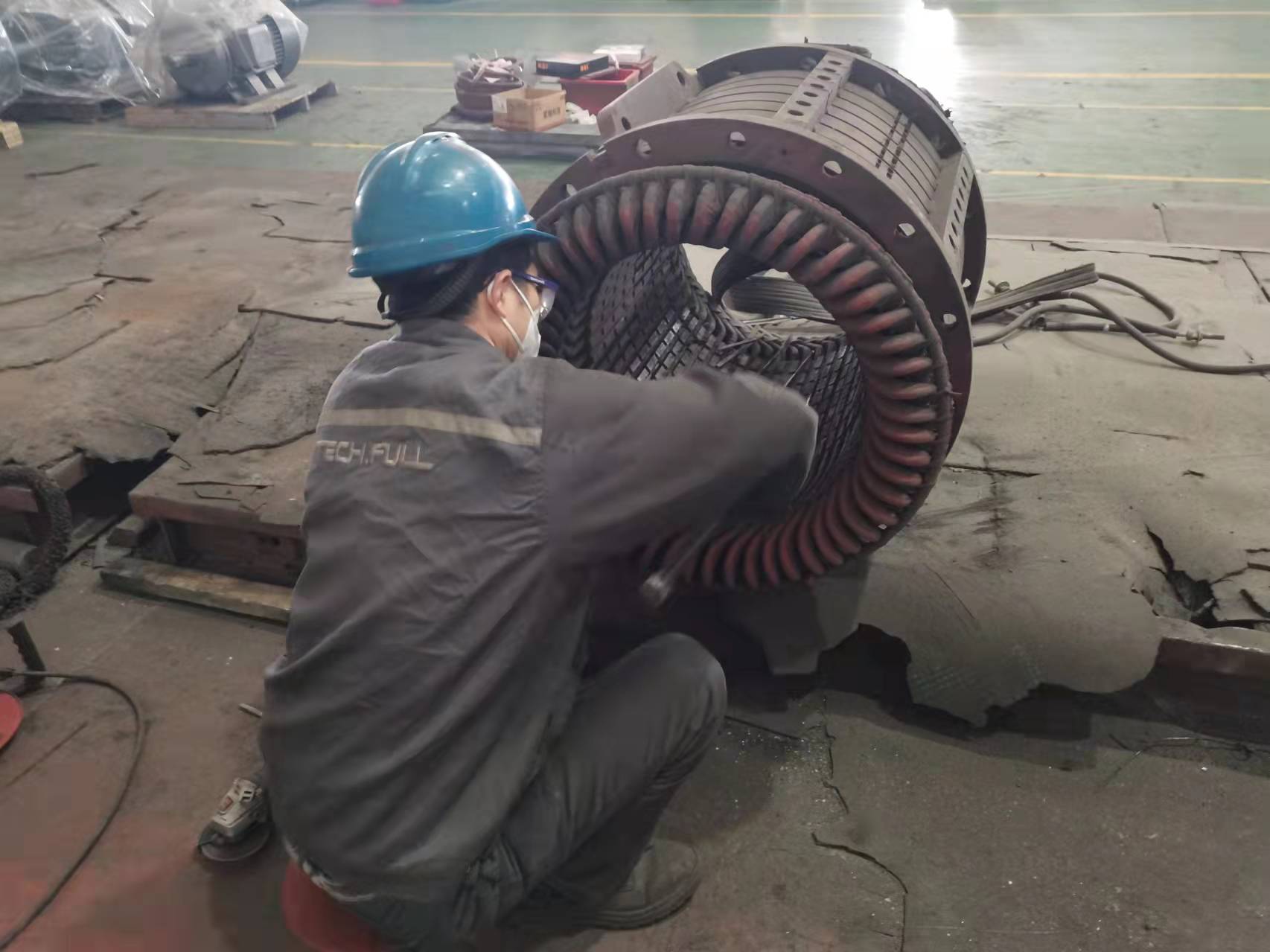

定子绕组的接地故障经常发生在绕组端部或铁芯槽口的部分,而且绝缘经常有破裂和烧焦发黑的痕迹。因此,当电动机拆开后,可先在这些地方寻找接地处。如果引出线和这些地方没有接地的迹象,则接地处可能在槽里。

2、用兆欧表检查
先将星形连接或三角形连接的的各相绕组的连线拆开,然后根据电动机的电压等级选择不同电压等级的兆欧表,一般6KV以上的电动机采用2500V的兆欧表,3kv的电动机采用1000V的兆欧表,其他低压电动机应用500V的兆欧表。测量时,兆欧表的一条线接电动机绕组,另一条线接电动机机壳。测量时,兆欧表的一条线接电动机绕组,另一条线接电动机机壳。按120r/min的一条线接电动机绕组,另一条线接电动机机壳。按120r/min的速度摇柄,若指针指在“0”位,则说明该相绕组有接地故障;若指针摇摆不定,则表明绝缘已被击穿损坏。
关键词:电动机定子绕组接地、电动机故障检查方法、定子绕组故障原因
